Protection complète
Protections différentielles 30 mA et disjoncteurs adaptés aux principaux circuits du logement.
Tableau électrique prééquipé

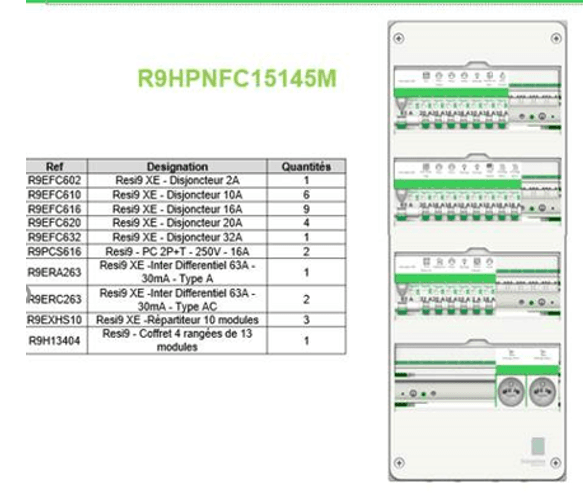

Tableau électrique Resi9 XE – 4 rangées
Référence : R9HPNFC15145M
Tableau résidentiel prééquipé conçu pour la protection et la distribution des circuits d’un logement. Sa composition Resi9 XE regroupe les protections différentielles, les disjoncteurs et les prises modulaires dans un coffret clair et organisé.
4 rangées de 13 modules
3 différentiels 63 A / 30 mA
21 disjoncteurs modulaires
2 prises modulaires 16 A
Tarif
Prix sur devis
Contactez l’atelier pour connaître le prix, la disponibilité et les conditions de livraison.
Composition prééquipée
Les composants sont regroupés dans un coffret 4 rangées pour simplifier la préparation du projet.
Étude par l’atelier
La compatibilité avec votre installation est vérifiée à partir de vos plans et de vos besoins.
Détail du produit
Composition du tableau
Composition relevée sur la documentation du produit. La référence exacte de chaque élément est indiquée pour faciliter la vérification technique.
RéférenceDésignationQuantité
R9EFC602Disjoncteur Resi9 XE 2 AQté 1
R9EFC610Disjoncteur Resi9 XE 10 AQté 6
R9EFC616Disjoncteur Resi9 XE 16 AQté 9
R9EFC620Disjoncteur Resi9 XE 20 AQté 4
R9EFC632Disjoncteur Resi9 XE 32 AQté 1
R9PCS616Prise modulaire Resi9 2P+T, 250 V, 16 AQté 2
R9ERA263Interrupteur différentiel 63 A, 30 mA, type AQté 1
R9ERC263Interrupteur différentiel 63 A, 30 mA, type ACQté 2
R9EXHS10Répartiteur Resi9 XE, 10 modulesQté 3
R9H13404Coffret 4 rangées de 13 modulesQté 1
Caractéristiques principales
- Gamme
- Resi9 XE
- Usage
- Installation électrique résidentielle
- Coffret
- 4 rangées
- Capacité
- 13 modules par rangée
- Protection différentielle
- 30 mA
- Référence produit
- R9HPNFC15145M
Avant de commander
Le dimensionnement d’un tableau dépend des circuits à protéger, de l’installation existante et des exigences du chantier. Transmettez-nous vos informations afin que l’atelier confirme l’adéquation de cette composition à votre projet.
L’installation et le raccordement doivent être réalisés par un professionnel qualifié, conformément aux normes électriques applicables.
Faire vérifier mon besoin
